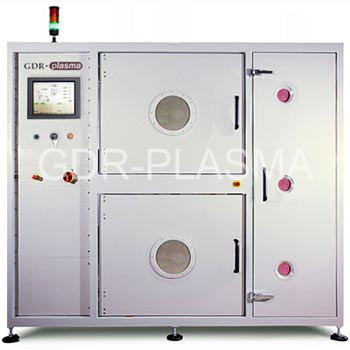

产品名称 卷材真空等离子处理系统

产品型号 GDR-1000J

所属分类 卷对卷等离子清洗机

>> 产品特点

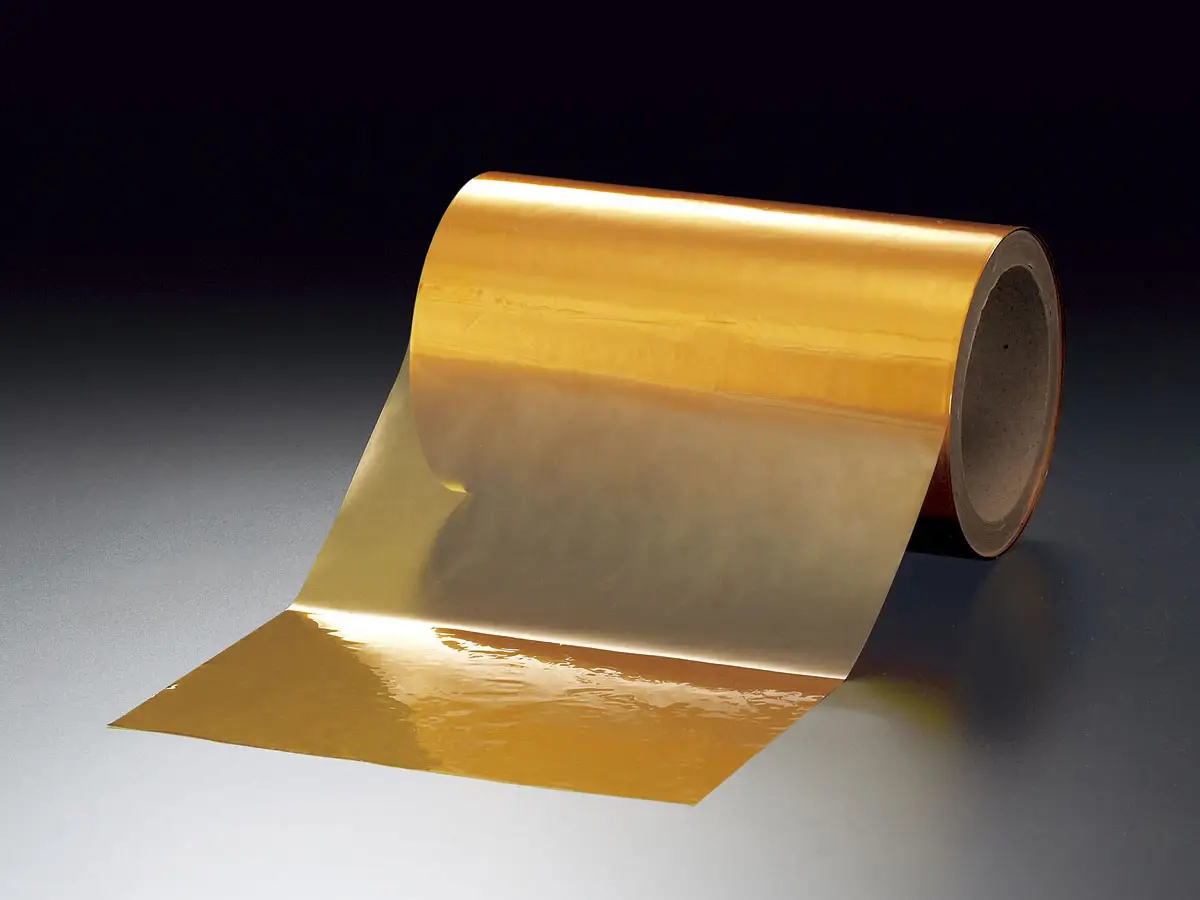

   卷对卷等离子清洗机是一款专门配备连续给料驱动的等离子处理设备,适用于连续柔性基片及卷装材料触摸电脑+PLC多步流程全自动控制,全电路检测,用于PTFE/PI薄膜、FPC柔性电路板、电池隔膜等卷筒材料清洗、改性、刻蚀、活化、接枝处理,可选择中频、射频、微波等离子处理模式。

>> 技术参数

 ◆ 外形尺寸(不包括报警灯)

1903(W)×980(D)×2075(H)mm
 ◆ 仓体结构(合金铝,约800升)
600(W)×840(D)×800(H)mm
 ◆ 处理材料
材料直径:最大400mm ,材料宽度:100mm
 ◆ 等离子发生器(美国MKS)
频率13.56MHZ,功率0-2500W连续调节,自动阻抗匹配,全电路保护,可连续长时间工作
 ◆ 控制系统
 触摸电脑+PLC全自动控制,采用欧姆龙、西门子等世界著名品牌电器元件,性能稳定可靠,并具有手动、自动两种模式
 ◆ 真空系统(真空压力PID闭环自动控制)
日本爱发科(ULVAC)机械真空泵 VDN901 (23L/S) x2台(前级泵可选配爱德华干泵)
英国爱德华罗茨泵  EH1000(280L/S)
台湾气动真空角阀、充气阀、DN40不锈钢真空波纹管,德国英福康高精度真空计,传感器
 ◆ 充气系统
 美国MKS高精度电子质量流量计(两路气体配制)、针阀
 美国世伟洛克气体管路及接口组件,德国双级减压阀

日本SMC及CKD高真空气阀组件

◆卷对卷等离子清洗机适合范围

卷式超长多软性电路板、软硬结合板去钻污(胶渣)

激光钻孔后孔内碳化物处理

卷式纺织物表面改性

聚四氟乙烯印制板孔金属化前的孔壁活化

高分子材料表面改性

涂覆前的板面活化

卷式高分子材料表面改性,增强表面张力和亲水性
